Linienzustände

Die Anzeige der Linienzustände ermöglicht eine rasche Analyse der Verfügbarkeit von Ausgangslinien und deren Gründe.

HINWEIS

Deaktivierte Linien werden nicht dargestellt und die Schaltgründe können vom physikalischen Zustand abweichen.

Begriffe wie 'abgeschaltet' oder 'abgeworfen' sind immer aus Sicht des Lastmanagements zu verstehen. Der tatsächlich reale Zustand, wenn Öffner-Kontakte verwendet werden oder die Option 'invertiert' ausgewählt ist kann hiervon abweichen.

Sortierung

• Linien-Nr.
• Priorität
• Name
• Leistung

Die Sortierung kann entweder auf- oder absteigend erfolgen.

Anzeige als Kacheldarstellung

Jede aktivierte Linie wird als Kachel dargestellt. Die Hintergrundfarbe und der Rahmen symbolisieren den Einschaltzustand aus Sicht des Lastmanagementsystems.

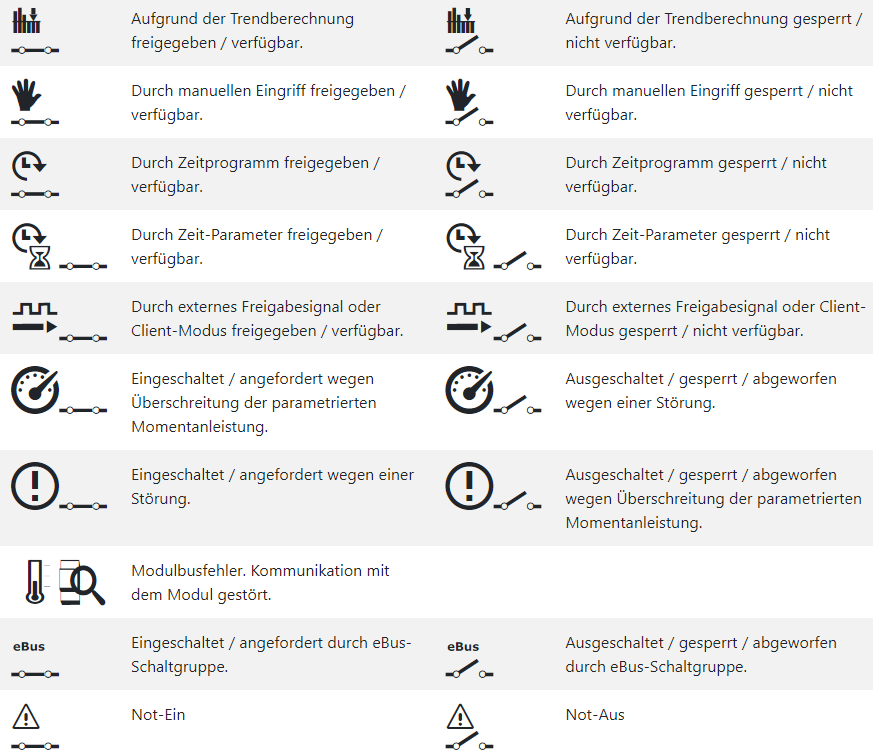

Es wird die Liniennummer, der Linienname, die Abschaltpriorität und die Nennleistung angezeigt. Außerdem wird der Zustandsgrund optisch als Symbol und als Text aufgeführt.

• Linienstatus: Verfügbar eingeschaltet

• Linienstatus: Verfügbar eingeschaltet – Voraussichtlich nächste Abschaltung

• Linienstatus: Nicht verfügbar / abgeworfen

• Linienstatus: Nicht verfügbar / abgeworfen – Voraussichtlich nächste Zuschaltung
