Lastgang
Ein ideales Lastmanagementsystem sollte möglichst keine spürbaren Auswirkungen auf den Betrieb haben aber andererseits auch keine teuren Leistungsspitzen zulassen. Um diesen Zustand der Optimierung zu erreichen, sollte regelmäßig eine Analyse des tatsächlichen Lastgangs erfolgen.

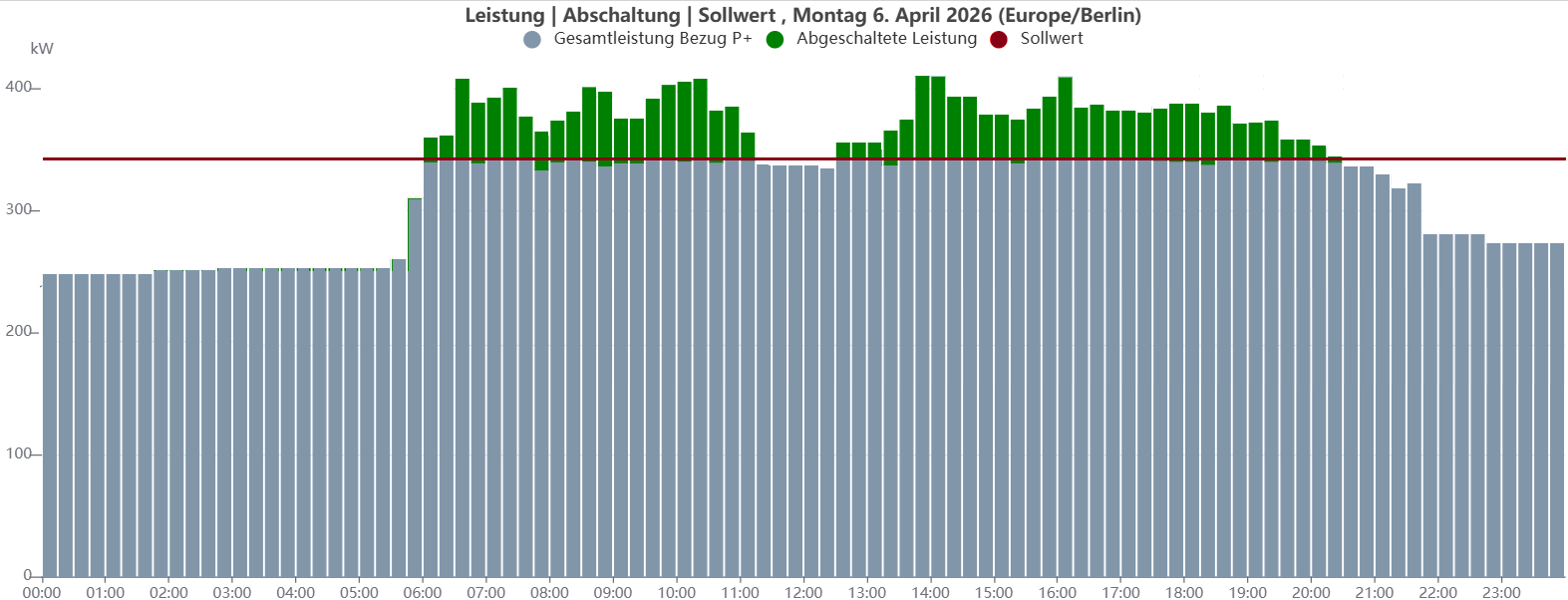

Die Anzeige erfolgt als Balkendiagramm.
Die Aufbewahrungszeit der Perioden-Originalwerte kann unter System-Management definiert werden.
Toolbar
Auswahl Dataset
Die App zeichnet je nach Gerätekonfiguration mehrere Kanäle auf und stellt diese in verschiedenen Dataset zur grafischen Analyse bereit.
Bezeichnung | Erläuterung |
|---|---|
Leistung | kumulierte Gesamtleistung zum Periodenende. |
Abschaltung | programmierte oder zurückgemeldete Leistung über die Zeit auf kumuliert. |
Sollwert | Der je Periode aktive Sollwert. |
Zähler [n] Arbeit / Leistung | Die Energie in kWh sowie die kumulierte Leistung in kW je definiertem Zähler-Eingang. |
Aggregation
Aggregation | Mittelwert | Maximum | Minimun |
|---|---|---|---|
Keine | - | - | - |
Stundenwerte | X | X | X |
Tageswerte | X | X | X |
Wochenwerte | X | X | X |
Monatswerte | X | X | X |
Skala
Über die beiden Eigenschaften Min und Max kann die Größenachse skaliert werden.
Zusätzlich stehen sowohl auf der Größen- als auch auf der Zeitachse ein einstellbarer Slider zur Skalierung und Verschieben zur Verfügung.
Download
Die aktuelle Ansicht kann als Bild im PNG-Format gespeichert werden.
