Module

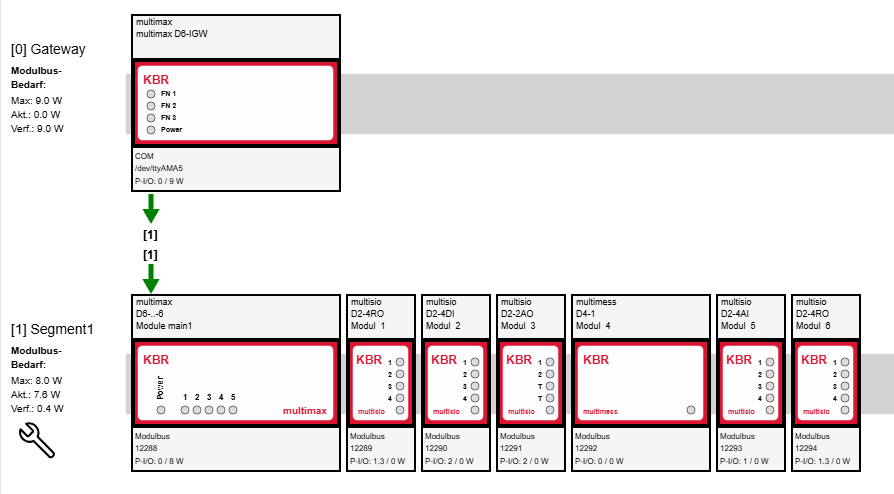

In dem Bereich Module wird das System und die Kommunikation der Module untereinander eingerichtet. Eine grafische Übersicht bietet nicht nur einen Überblick über den aktuellen Systemausbau, sondern ermöglicht die individuelle Konfiguration der einzelnen Module.
Verbindung multimax D6-IGW <-> multimax D6
Die Verbindung zwischen dem IGW und dem Basismodul erfolgt typischerweise über die serielle RS485 eBus Schnittelle. Je nach Hardware des IGW gelten folgende Bezeichnungen:
Typ IGW | Bezeichnung Schnittstelle | Hardware/Protokoll |
|---|---|---|
IGW 1 | /dev/tty/AMA0 | eBus |
IGW 2 | /dev/tty/AMA0 | eBus |
IGW 3 | /dev/tty/AMA4 /dev/tty/AMA5 | Modulbus eBus |
Die Baudrate muss auf beiden Seiten identische eingestellt sein. Standard für eBus ist 38.400.
Alternativ kann die Verbindung zwischen den beiden Systemen auch über TCP erfolgen, sofern beim multimax D6 ein Gateway für die Umsetzung RS485 auf TCP eingebaut ist. In diesem Fall ist die entsprechende IP-Adresse, sowie Port 8000 zu verwenden.
Parameter | Einstellung | Beschreibung |
|---|---|---|
Timeout | Zahl | Zeit in ms innerhalb der eine Antwort erwartet wird. Bei Überschreiten dieser Zeit ohne Antwort wird eine entsprechende Störungsmeldung ausgegeben. Standardwert: 1000 ms |
Ping-Timeout | Zahl | Zeit in ms innerhalb der eine Antwort auf ein Ping erwartet wird. Bei Überschreiten dieser Zeit ohne Antwort wird eine entsprechende Störungsmeldung ausgegeben. Standardwert: 200 ms |
Wiederholungen | Zahl | Anzahl von Anfrage-Wiederholungen nach einem Timeout. Standard: 3 |
Busmaster
In einzelnen Projekt-Szenarien sollen sowohl das Web-Gateway multimax IGW als auch die Software visual energy auf das Lastmanagementsystem multimax D6 zugreifen.
Dann kann die Option für den Busmaster (multisys-BM) aktiviert werden. Das Web-Gateway wirkt dann zusätzlich als Gateway bzw. Com-Server zum Busmaster. Der Standard-Port ist 8000.
HINWEIS
Beachten Sie, dass sowohl das Web-Gateway als auch der Busmaster als Zeitquelle für das Basismodul multimax-D6 konfiguriert werden können. Dies sollte jedoch unbedingt vermieden werden.
Deaktivieren Sie deshalb einen der beiden Uhrzeit-Synchronisationen. Ebenso sollten auch möglichst nicht beide genannten System zum zyklischen Lesen der Lastprofilspeicher verwendet werden. Typischerweise deaktivieren Sie das Systemzeitprogramm.
