P/Q Punktewolke

P/Q-Punktewolke

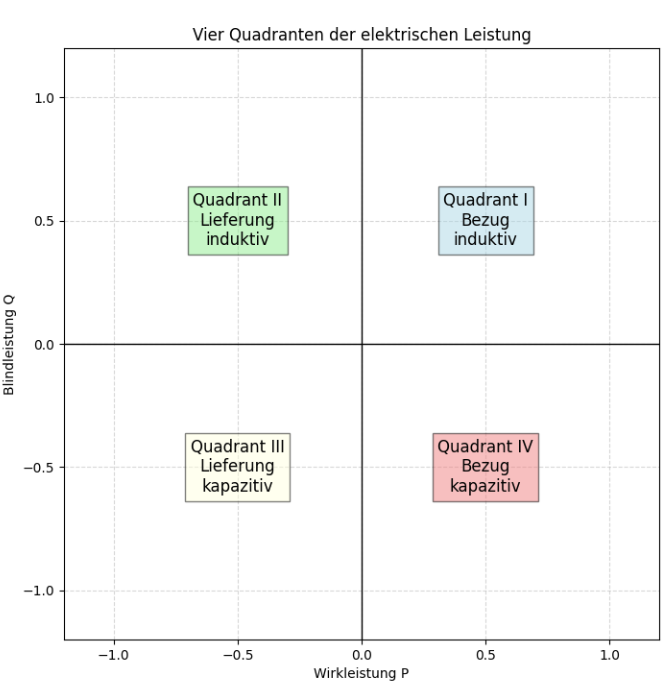

Die P/Q-Punktewolke ist ein spezielles elektrotechnisches Diagramm, welches die Beziehung der Wirkleistung P und Blindleistung Q in einem X/Y-Koordinatensystem darstellt. Wertepaare aus einem Zeitraum können so in den vier Quadranten analysiert werden.

HINWEIS

Es kann nur ein Zählpunkt ausgewählt werden, welcher die Messgrößen P+ und Q+ enthält. Optional sind die Messgrößen P- und Q-.

Die Messgrößen werden nach Auswahl des Zählpunktes automatisch zugeordnet.

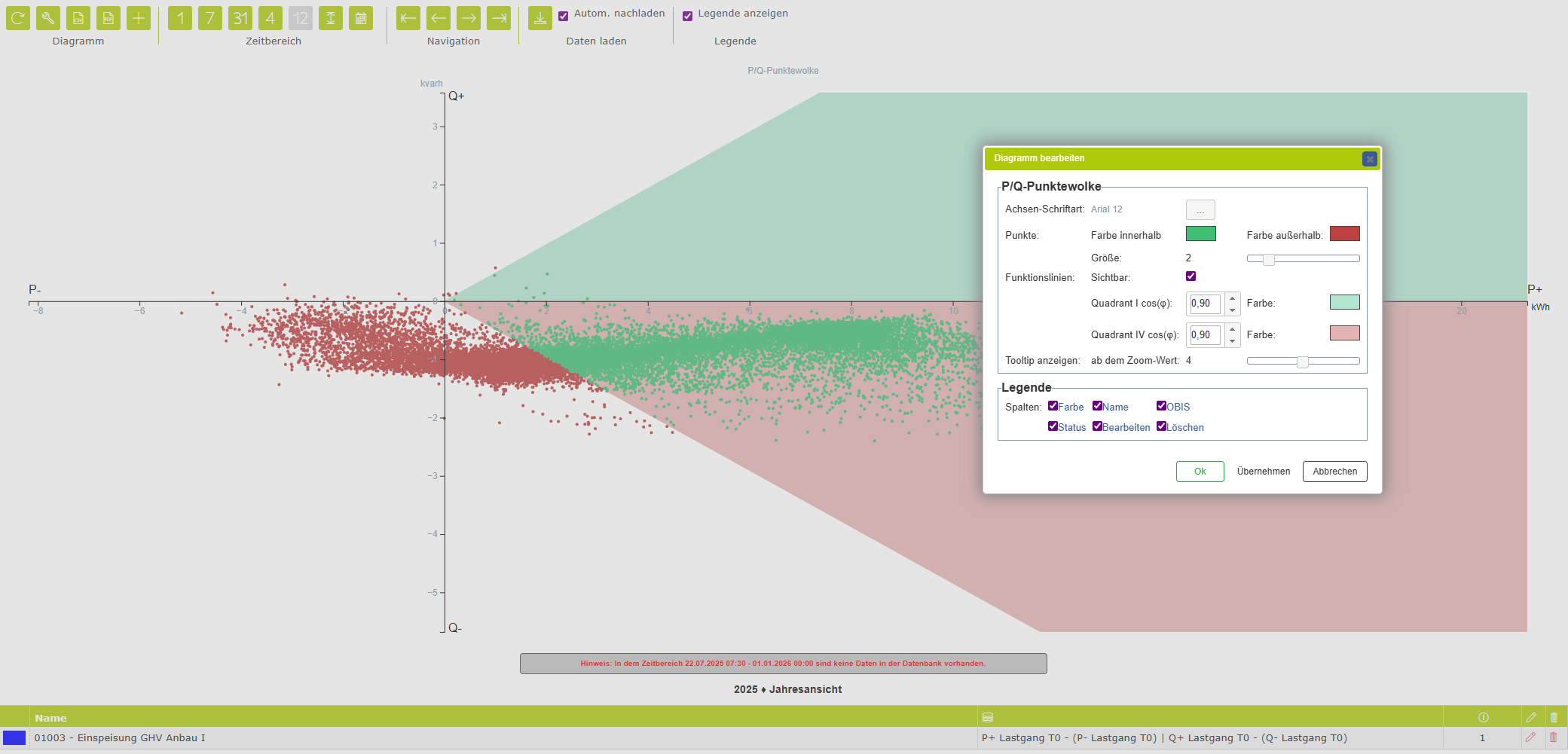

Diagrammeigenschaften

Achsen-Schriftart	Auswahl – Auswahl der Schrift (Farbe, Font, Größe) für die Achsenbeschriftung.
Punkte
Farbe	Farbauswahl – Wenn Option „Funktionslinien sichtbar“ deaktiviert ist, legt diese Eigenschaft die Anzeige-Farbe der einzelnen Punkte fest.
Farbe innerhalb	Farbauswahl – Wenn Option „Funktionslinien sichtbar“ aktiviert ist, legt diese Eigenschaft die Anzeige-Farbe der einzelnen Punkte innerhalb des zulässigen Bereiches fest.
Farbe außerhalb	Farbauswahl – Wenn Option „Funktionslinien sichtbar“ aktiviert ist, legt diese Eigenschaft die Anzeige-Farbe der einzelnen Punkte außerhalb des zulässigen Bereiches fest.
Größe	Zahl – 0,1 bis 10 – Ermöglicht die Einstellung der Punktegröße.
Funktionslinie
Sichtbar	Ja / Nein – Aktiviert oder deaktiviert den zulässigen cos - Bereich.
Quadrant I	cos - Angabe des zulässigen cos Phi für den ersten Quadranten Farbe – Auswahl der Hintergrundfarbe für den zulässigen Bereich im ersten Quadranten.
Quadrant IV	cos - Angabe des zulässigen cos Phi für den vierten Quadranten Farbe – Auswahl der Hintergrundfarbe für den zulässigen Bereich im vierten Quadranten.
Tooltip anzeigen ab Zoom	Tooltip mit den Werten können bei Maus-Hover eingeblendet werden. Allerdings kann dies bei einem hohen Zoom-Faktor und sehr vielen Datenpunkten störend sein. Wählen Sie hier nach Bedarf einen geeigneten Wert.
Legende	Auswahl der Spalten in der Diagramm-Legende.

Toolbar

Diagramm
	Aktualisieren	Lädt die Daten erneut aus der Datenbank und aktualisiert das Diagramm. Achtung, nicht gespeicherte Änderungen werden hierbei durch die zuletzt in der Datenbank vorhandenen Version überschrieben.
	CSV-Download	Generiert eine CSV-Daten-Datei und aktiviert die Browser-spezifischen Download / Speichern-Funktion.
	Eigenschaften	Öffnet ein Dialogfenster mit den Diagramm-Eigenschaften. Hier können unter anderem die Spalten der Legende ein- oder ausgeblendet werden.
Anzeige (nicht bei allen Diagrammtypen)
	Anzeige Zeitdiagramm	Werte des aktuellen Zeitbereich werden als Pegel (x) – Zeit (y) Ansicht dargestellt. Der Pegel kann je nach Messgröße als Linie, Balken oder Punkte dargestellt werden.
	Anzeige Wertetabelle	Werte des aktuellen Zeitbereich werden als Tabelle dargestellt.
	Anzeige Häufigkeitsverteilung	Werte des aktuellen Zeitbereich werden nach Wert anstatt chronologisch nach Zeit sortiert
Zeitbereich
	Tagesansicht	Der Zeitbereich wird auf einen Tag skaliert.
	Wochenansicht	Der Zeitbereich wird auf eine Woche skaliert.
	Monatsansicht	Der Zeitbereich wird auf einen Monat skaliert.
	Quartalsansicht	Der Zeitbereich wird auf ein Quartal skaliert.
	Jahresansicht	Der Zeitbereich wird auf ein Jahr skaliert.
	Anzeige gesamter Zeitbereich	Der gesamte in der Datenbank vorhandene Zeitbereich wird geladen und die Ansicht entsprechend skaliert.
	Individueller Zeitraum	Der Anzeigebereich kann durch Angabe von Start- und Enddatum individuell festgelegt werden.
Navigation
	Zum ersten Datensatz	Es werden die ersten vorhandenen Daten geladen und im aktuell gewählten Zeitbereich angezeigt.
	Zum vorherigen Zeitraum	Anzeige des vorherigen Zeitraumes.
	Zum nachfolgenden Zeitraum	Anzeige des nächsten Zeitraumes.
	Zum letzten Datensatz	Es werden die letzten vorhandenen Daten geladen und im aktuell gewählten Zeitbereich angezeigt.
Legende anzeigen
Ermöglicht die Legende ein- oder auszublenden.
