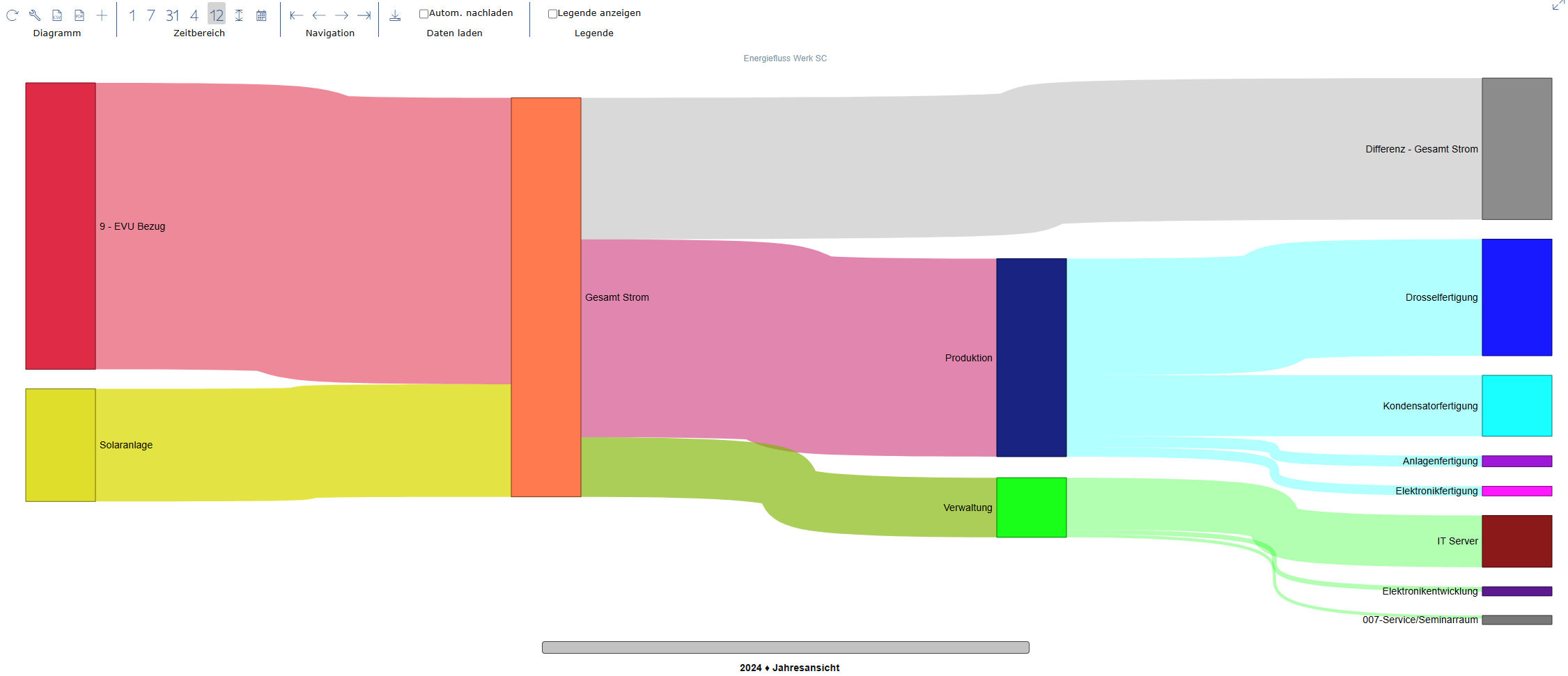

Sankey-Diagramm

Mit diesem Diagramm kann eine beliebige Anzahl von Kanälen als Sankey-Diagramm analysiert werden. Ein Sankey-Diagramm ist eine graphische Darstellung von Mengenflüssen, wobei die Mengen durch mengenproportional dicke Pfeile dargestellt werden.

Einzelne Kanäle können als Zu-, Verbindungs- oder Ausgangskanäle fungieren. Je nach Kanaleigenschaft können auch Summen oder Differenzen automatisch gebildet werden.

Diagrammeigenschaften

Verlaufsform	Auswahl – Mögliche Werte: Pfeil, oder Rechteck Grafische Darstellung der Enden.
Leere Kanäle anzeigen	Ja / Nein – Kanäle mit Nullwerten können im Diagramm ausgeblendet werden. Das kann die Übersichtlichkeit bei vielen Kanälen erhöhen.
Differenzen berechnen	Ja / Nein Ja – Die Summe aller Zuflüsse auf der linken Seite eines Knotens muss der Summe der Abflüsse auf der rechten Seite entsprechen. Eventuelle Differenzen werden ermittelt und als entsprechendes Objekt ausgegeben. Nein – Die Summe der Zuflüsse auf der linken Seite eines Knotens und die Abflüsse auf der rechten Seite können differieren.
Kleinste Kanal-Höhe	Zahl 0-20 – Bei Diagrammen mit vielen kleinen Werten kann die Übersichtlichkeit und Lesbarkeit erhöht werden, indem dieser Wert erhöht wird.
Breite der Kanäle	Zahl 5-100 – Variation der optischen Darstellung der Knoten-Breite.
Ausrichtung der Knoten	Auswahl – Links –Start-Knoten beginnen ganz auf der linken Diagramm-Seite. Die Position der End-Knoten wird durch die Anzahl der Zwischen-Knoten bestimmt. Rechts – End-Konten sind alle auf der rechten Diagramm-Seite angeordnet. Die Position der Start-Knoten wird durch die Anzahl der Zwischen-Knoten bestimmt. Justiert – Wie Links, mit der Ausnahme, dass End-Knoten immer nach ganz rechts verschoben werden. Center – Die größte Anzahl von hintereinander liegenden Knoten bestimmt die jeweils linke und rechte Seite.
Hervorhebungsfarbe	Auswahl – Festlegung der Farbe bei Mouse-Hover Einfarbig – Manuelle Festlegung eines eigenen Farbwertes. Farbe des Kanals – Der Farbwert wird von der jeweiligen Kanalfarbe abgeleitet.
Kanäle manuell sortieren	Ja / Nein – Nein - Die Reihenfolge der Kanäle wird vom System festgelegt. Ja - Kanäle können mit der Maus interaktiv im Diagramm angeordnet werden. Diese Reihenfolge soll auch beim Neuladen der Daten erhalten bleiben.
Legende	Auswahl der Spalten in der Diagramm-Legende.

Toolbar

Diagramm
	Aktualisieren	Lädt die Daten erneut aus der Datenbank und aktualisiert das Diagramm. Achtung, nicht gespeicherte Änderungen werden hierbei durch die zuletzt in der Datenbank vorhandenen Version überschrieben.
	CSV-Download	Generiert eine CSV-Daten-Datei und aktiviert die Browser-spezifischen Download / Speichern-Funktion.
	Eigenschaften	Öffnet ein Dialogfenster mit den Diagramm-Eigenschaften. Hier können unter anderem die Spalten der Legende ein- oder ausgeblendet werden.
Anzeige (nicht bei allen Diagrammtypen)
	Anzeige Zeitdiagramm	Werte des aktuellen Zeitbereich werden als Pegel (x) – Zeit (y) Ansicht dargestellt. Der Pegel kann je nach Messgröße als Linie, Balken oder Punkte dargestellt werden.
	Anzeige Wertetabelle	Werte des aktuellen Zeitbereich werden als Tabelle dargestellt.
	Anzeige Häufigkeitsverteilung	Werte des aktuellen Zeitbereich werden nach Wert anstatt chronologisch nach Zeit sortiert
Zeitbereich
	Tagesansicht	Der Zeitbereich wird auf einen Tag skaliert.
	Wochenansicht	Der Zeitbereich wird auf eine Woche skaliert.
	Monatsansicht	Der Zeitbereich wird auf einen Monat skaliert.
	Quartalsansicht	Der Zeitbereich wird auf ein Quartal skaliert.
	Jahresansicht	Der Zeitbereich wird auf ein Jahr skaliert.
	Anzeige gesamter Zeitbereich	Der gesamte in der Datenbank vorhandene Zeitbereich wird geladen und die Ansicht entsprechend skaliert.
	Individueller Zeitraum	Der Anzeigebereich kann durch Angabe von Start- und Enddatum individuell festgelegt werden.
Navigation
	Zum ersten Datensatz	Es werden die ersten vorhandenen Daten geladen und im aktuell gewählten Zeitbereich angezeigt.
	Zum vorherigen Zeitraum	Anzeige des vorherigen Zeitraumes.
	Zum nachfolgenden Zeitraum	Anzeige des nächsten Zeitraumes.
	Zum letzten Datensatz	Es werden die letzten vorhandenen Daten geladen und im aktuell gewählten Zeitbereich angezeigt.
Legende anzeigen
Ermöglicht die Legende ein- oder auszublenden.

Kanaleigenschaften

Name/Bezeichnung/Titel	Aussagekräftige Text-Angabe. Die Bezeichnung dient zur Identifikation und Suche und kann jederzeit geändert werden.
Aktiviert	Ja / Nein – Aktiviert oder Deaktiviert das Objekt.
Farbe	Auswahl – Ermöglicht eine individuelle Festlegung der Farbe für den Kanal.
Rang	Zahl – Ermöglicht die Festlegung der Reihenfolge der Kanäle. Die Reihenfolge kann bei überlappender Darstellung entscheidend sein. Diese Eigenschaft wird auch durch das Verschieben des Kanals mit der Maus geändert. Der erste Kanal hat Rang 0 usw.
Beschriftung	Für jeden Kanal (Kreis-, Torten-, Donut-Segment) kann die Beschriftung individuell definiert werden: Namen anzeigen – Blendet den Kanalnamen ein / aus. Als Position kann innerhalb oder außerhalb gewählt werden. Werte anzeige – Blendet den Wert ein / aus. Als Position kann innerhalb oder außerhalb gewählt werden. Optional kann zusätzlich die Einheit ein / ausgeblendet und die Anzahl der Dezimalstellen gewählt werden Prozent anzeigen - Blendet den Prozentwert ein / aus. Als Position kann innerhalb oder außerhalb gewählt werden. Schriftart – Auswahl der Schrift (Farbe, Font, Größe)
Verbindungen	Definition der Eingangs- und Ausgangsverbindung: Eingangsverbindung – Auswahl eines im Diagramm vorhandenen Kanals als Eingang auf der linken Seite. Ausgangsverbindung – Auswahl eines im Diagramm vorhandenen Kanals als Ausgang auf der rechten Seite Farbe – Auswahl einer individuellen Farbe für die jeweilige Verbindung.
