Heatmap-Diagramm

Heatmap

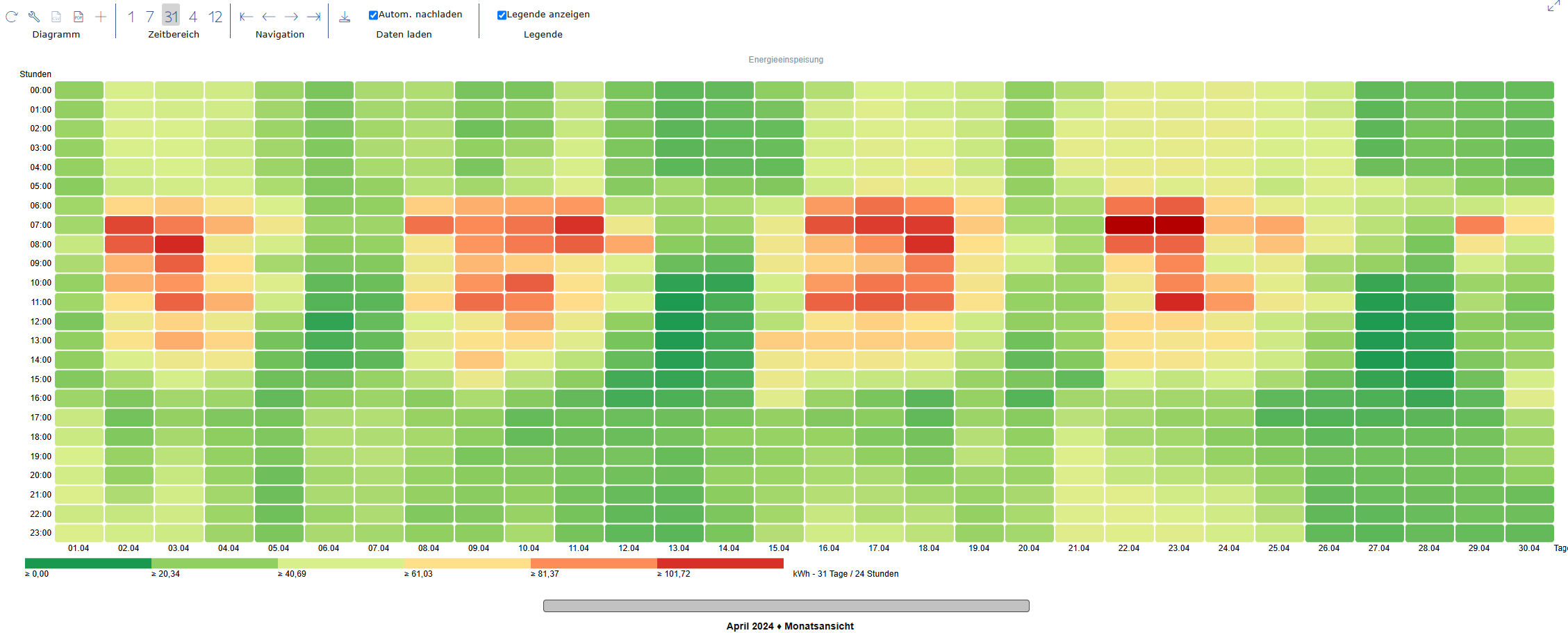

Bei einer Heatmap werden die Daten ähnlich wie mit einer Wärmebildkamera, alternativ einer Farbskala dargestellt. In einer zweidimensionalen Darstellung können für die X- und Y-Achse unterschiedliche Zeitintervalle verwendet werden.

Falls mehrere Messkanäle verwendet werden, so können diese jeweils addiert oder subtrahiert werden.
Wird ein größerer Zeitbereich gewählt, als angezeigt wird, so werden die Daten entsprechend ihrer OBIS-Funktion verarbeitet (Addition, Mittelwert, Maxima...).
Es stehen mehrere Zeitachsen zur Auswahl:

Jahr: 12 Monate / 31 Tage
Jahr: 53 Wochen / 7 Tage
Quartal: 3 Monate / 31 Tage
Monat: 31 Tage / 24 Stunden
Monat: 31 Tage / 96 Perioden
Woche: 7 Tage / 24 Stunden
Woche: 7 Tage / 96 Perioden
Tag: 24 Stunden / 4 Perioden
Tag: 24 Stunden / 60 Minuten

Es stehen mehrere Farbpaletten für die Darstellung zur Verfügung.

Diagrammeigenschaften

Farblegende sichtbar	Ja / Nein – Optionale Anzeige der Farblegende.
Position	Auswahl – Angabe der Position der Farblegende. Mögliche Positionen sind unten oder oben
Achsenskalierung	Auswahl – Abhängig vom gewählten Zeitbereich (Tag, Woche, Monat…) Tag 24 Stunden / 4 Perioden – X-Achse mit Stunde 0-23, Y-Achse mit Periode 1-4. 60 Minuten / 24 Stunden – X-Achse mit Minute 0-60, Y-Achse mit Stunde 0-23 Woche 24 Stunden / 7 Tage – X-Achse mit Stunde 0-23, Y-Achse mit Tag Mo-So. 96 Perioden / 7 Tage – X-Achse mit Periode 1-96, Y-Achse mit Tag Mo-So. Monat 96 Perioden / 31 Tage – X-Achse mit Periode 1-96, Y-Achse mit Tag 1-31. 31 Tage / 24 Stunden – X-Achse mit Tag 1-31, Y-Achse mit Stunde 0-23. Quartal 31 Tage / 3 Monate – X-Achse mit Tag 1-31, Y-Achse mit Monat 1-3. Jahr 31 Tage / 12 Monate – X-Achse mit Tag 1-31, Y-Achse mit Monat Jan-Dez. 53 Wochen / 7 Tage – X-Achse mit Wochen 1-53, Y-Achse mit Mo-So.
Farbschema	Auswahl – Wahl eines vordefinierten Farbschemas für die Umsetzung der Wertebereiche in Farben.
Legende	Auswahl der Spalten in der Diagramm-Legende.

Toolbar

Diagramm
	Aktualisieren	Lädt die Daten erneut aus der Datenbank und aktualisiert das Diagramm. Achtung, nicht gespeicherte Änderungen werden hierbei durch die zuletzt in der Datenbank vorhandenen Version überschrieben.
	CSV-Download	Generiert eine CSV-Daten-Datei und aktiviert die Browser-spezifischen Download / Speichern-Funktion.
	Eigenschaften	Öffnet ein Dialogfenster mit den Diagramm-Eigenschaften. Hier können unter anderem die Spalten der Legende ein- oder ausgeblendet werden.
Anzeige (nicht bei allen Diagrammtypen)
	Anzeige Zeitdiagramm	Werte des aktuellen Zeitbereich werden als Pegel (x) – Zeit (y) Ansicht dargestellt. Der Pegel kann je nach Messgröße als Linie, Balken oder Punkte dargestellt werden.
	Anzeige Wertetabelle	Werte des aktuellen Zeitbereich werden als Tabelle dargestellt.
	Anzeige Häufigkeitsverteilung	Werte des aktuellen Zeitbereich werden nach Wert anstatt chronologisch nach Zeit sortiert
Zeitbereich
	Tagesansicht	Der Zeitbereich wird auf einen Tag skaliert.
	Wochenansicht	Der Zeitbereich wird auf eine Woche skaliert.
	Monatsansicht	Der Zeitbereich wird auf einen Monat skaliert.
	Quartalsansicht	Der Zeitbereich wird auf ein Quartal skaliert.
	Jahresansicht	Der Zeitbereich wird auf ein Jahr skaliert.
	Anzeige gesamter Zeitbereich	Der gesamte in der Datenbank vorhandene Zeitbereich wird geladen und die Ansicht entsprechend skaliert.
	Individueller Zeitraum	Der Anzeigebereich kann durch Angabe von Start- und Enddatum individuell festgelegt werden.
Navigation
	Zum ersten Datensatz	Es werden die ersten vorhandenen Daten geladen und im aktuell gewählten Zeitbereich angezeigt.
	Zum vorherigen Zeitraum	Anzeige des vorherigen Zeitraumes.
	Zum nachfolgenden Zeitraum	Anzeige des nächsten Zeitraumes.
	Zum letzten Datensatz	Es werden die letzten vorhandenen Daten geladen und im aktuell gewählten Zeitbereich angezeigt.
Legende anzeigen
Ermöglicht die Legende ein- oder auszublenden.

Kanaleigenschaften

Name/Bezeichnung/Titel	Aussagekräftige Text-Angabe. Die Bezeichnung dient zur Identifikation und Suche und kann jederzeit geändert werden.
Aktiviert	Ja / Nein – Aktiviert oder Deaktiviert das Objekt.
Farbe	Auswahl – Ermöglicht eine individuelle Festlegung der Farbe für den Kanal.
Rang	Zahl – Ermöglicht die Festlegung der Reihenfolge der Kanäle. Die Reihenfolge kann bei überlappender Darstellung entscheidend sein. Diese Eigenschaft wird auch durch das Verschieben des Kanals mit der Maus geändert. Der erste Kanal hat Rang 0 usw.
Beschriftung	Für jeden Kanal (Kreis-, Torten-, Donut-Segment) kann die Beschriftung individuell definiert werden: Namen anzeigen – Blendet den Kanalnamen ein / aus. Als Position kann innerhalb oder außerhalb gewählt werden. Werte anzeige – Blendet den Wert ein / aus. Als Position kann innerhalb oder außerhalb gewählt werden. Optional kann zusätzlich die Einheit ein / ausgeblendet und die Anzahl der Dezimalstellen gewählt werden Prozent anzeigen - Blendet den Prozentwert ein / aus. Als Position kann innerhalb oder außerhalb gewählt werden. Schriftart – Auswahl der Schrift (Farbe, Font, Größe)
Wert anzeigen	Ja/ Nein – Optionale Anzeige der Werte in dem Diagramm.
Schriftart	Auswahl – Wahl der Schrift, Größe und Farbe für die Wertanzeige.
